Bei unserem Bauteilesatz für die Einzylinder ventilgesteuerte Dampfmaschine Isabel wird die Grundplatte zum ersten mal aus einem Laserteil aus 1,5 mm Stahlblech hergestellt. Die Bleche wurde so ausgeschnitten dass es sich leicht und ohne besondere Vorrichtungen liegen lässt. Die Konstruktion der Grundplatte besteht aus 3 Blechen.
- Bodenplatte
- Maschinensockel
- Lagersockel
Die Blechkonstruktionen können entweder durch Schweißpunkte verbunden werden oder wenn nicht die Möglichkeit zum Schweißen besteht auch durch Hartlöten.

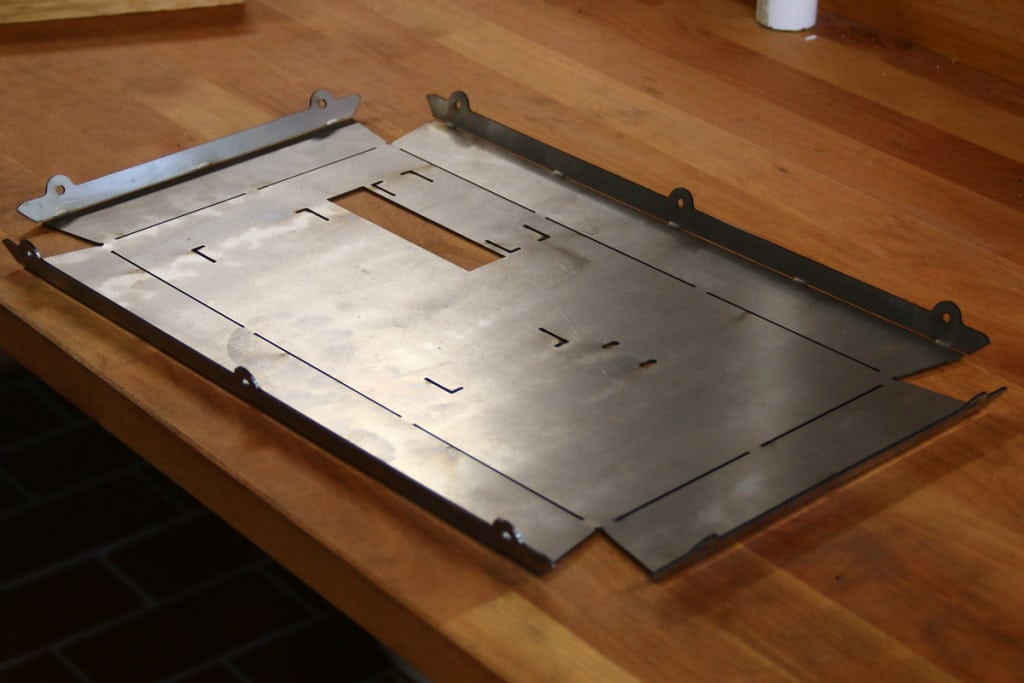

Sie bekommen die Bleche für die Grundplatte ungekantet mitgeliefert. Das Laserteil lässt sich leicht abkanten. So das sie einfach und ohne besondere Vorrichtungen eine Grundplatte für ihre Modellbau Dampfmaschine herstellen können.

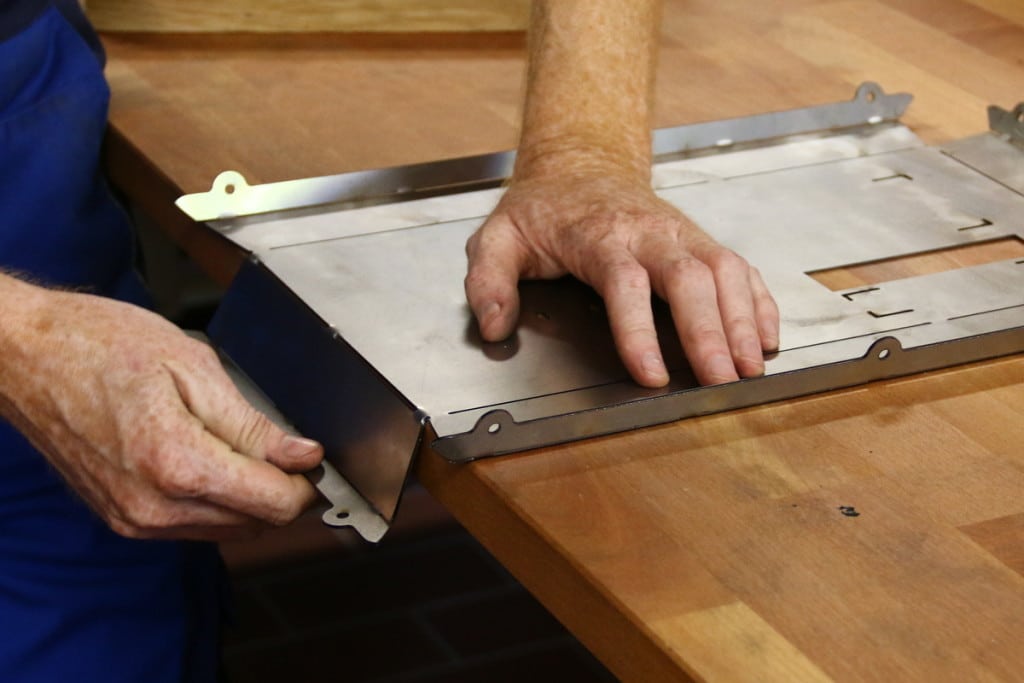

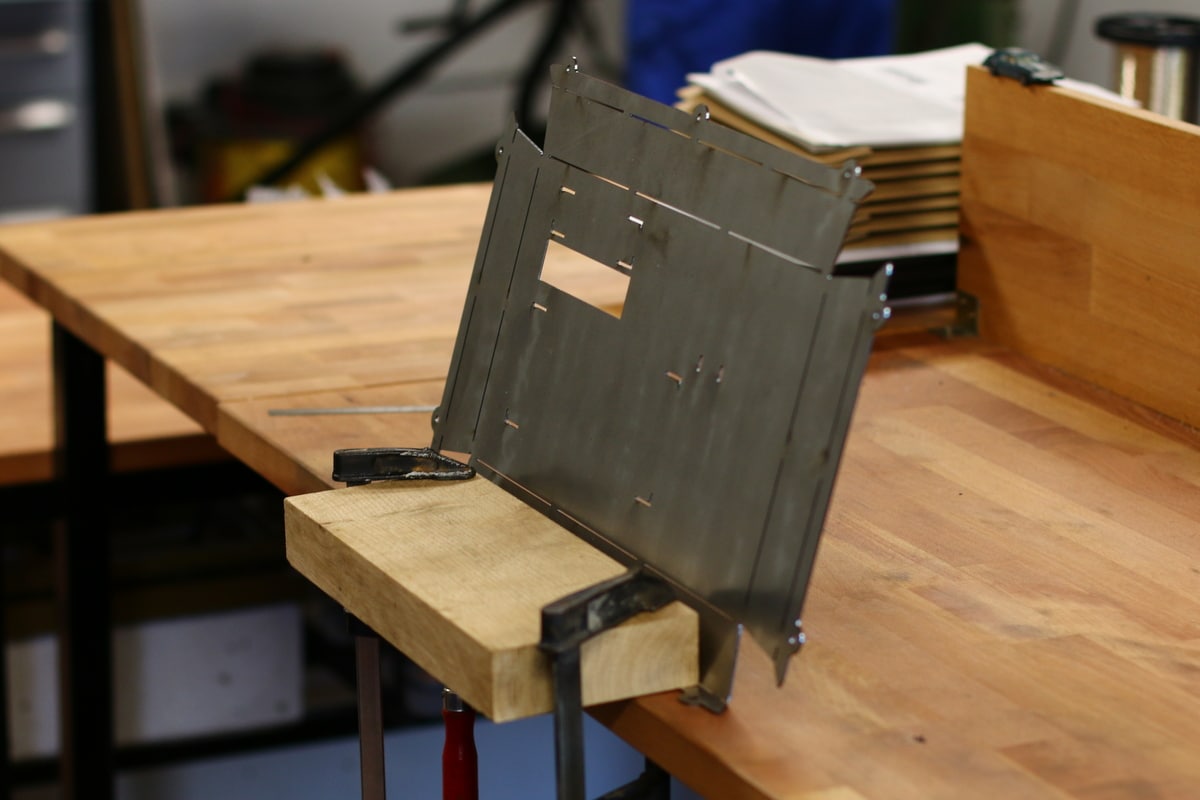

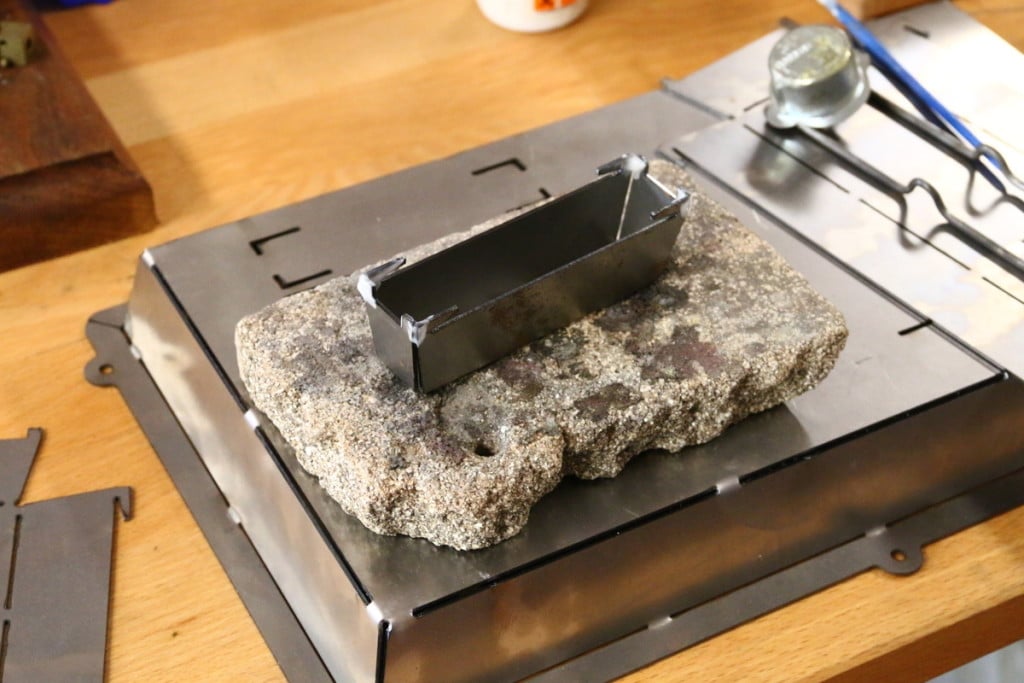

Zuerst wird die Fußleiste der Grundplatte abkantet. Dabei empfiehlt es sich die Fußleiste entweder mit mehreren Schraubzwingen oder einer Holzleiste zu fixieren.
Im 2. Schritt werden die Seitenwangen gebogen. Hierfür brauchen Sie keine Hilfsmittel. Sie können die Seitenwange einfach von Hand verbiegen. Wenn alle Seitenwangen der Grundplatte gebogen sind können sie problemlos noch nachgerichtet werden.
Die Blechteile der Grundplatte Ventilgesteuerte Dampfmaschine werden anschließend mit Schweißpunkten fixiert. Es ist nicht nötig die Konstruktion komplett zu verschweißen. Es besteht die Gefahr dass ich die Grundplatte verzieht und die Modellbaudampfmaschine später nicht mehr gerade aufliegt.
Sollte kein Schweißgerät zur Verfügung stehen kann die Konstruktion auch mit Silberlot geheftet werden.
Grundplatte Ventilgesteuerte Dampfmaschine Isabel weichlöten

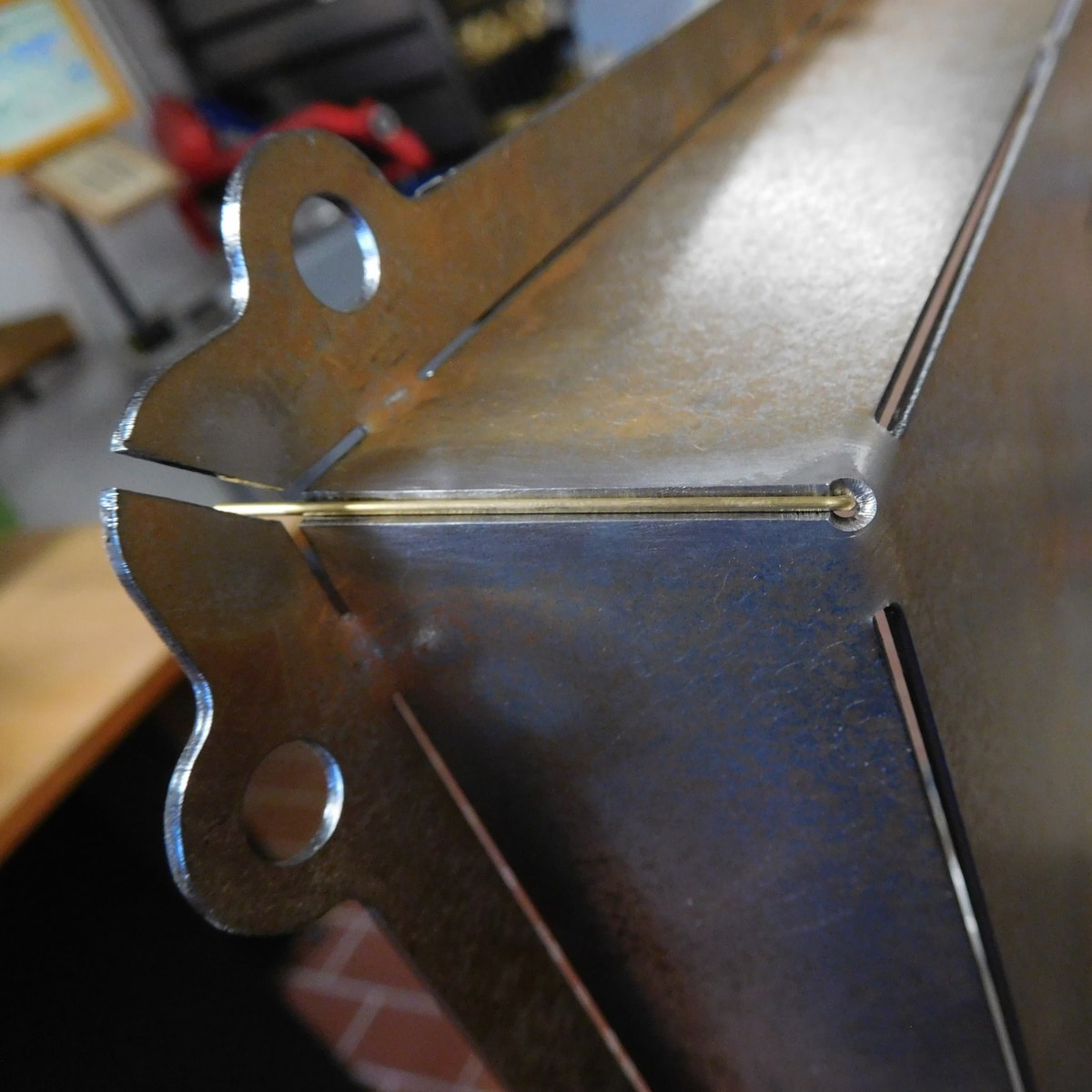

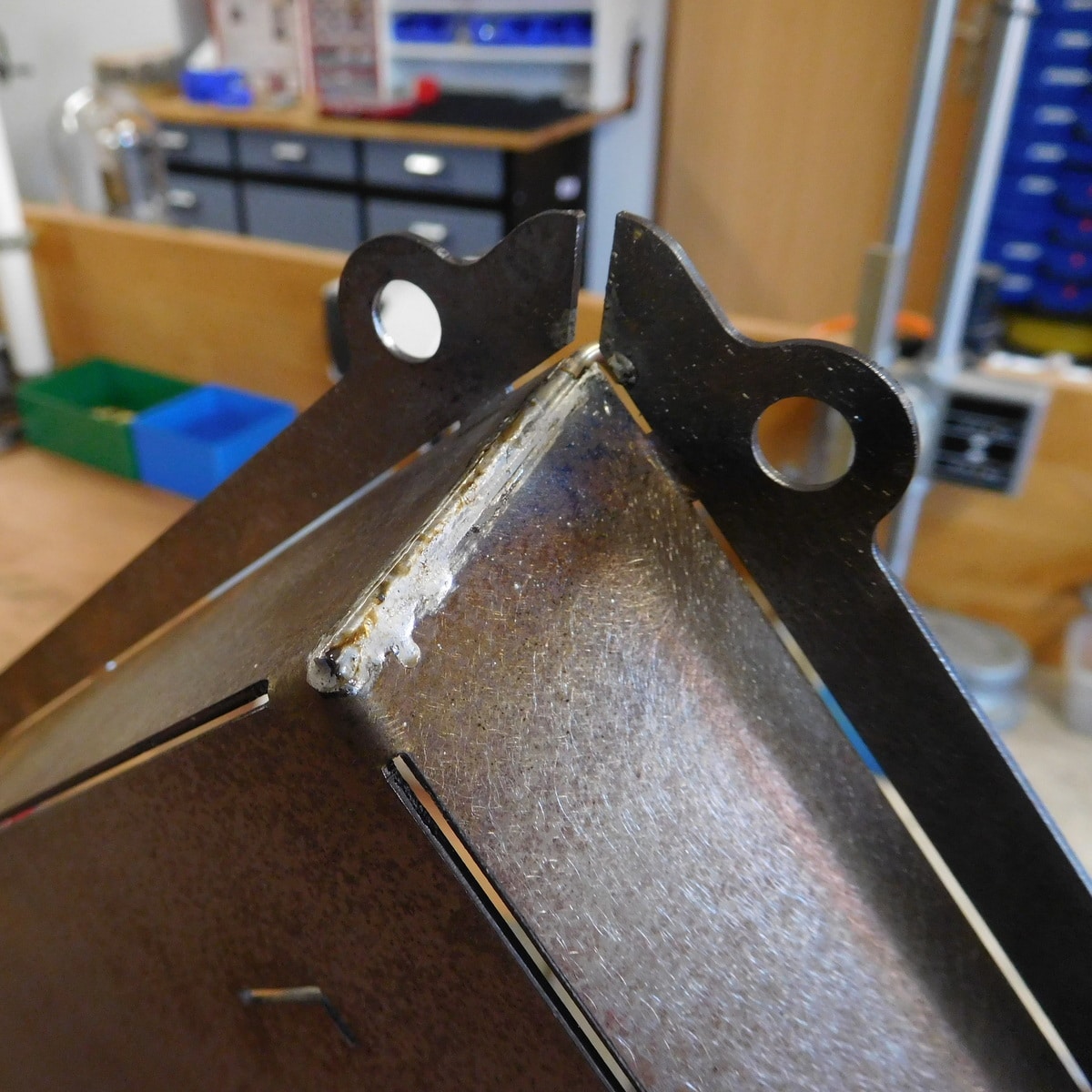

Die Grundplatte kann auch weichgelötet werden. Am einfachsten ist es in den Spalt ein 2mm Rundmaterial einzulegen. Anschließend mit Weichlotpaste bestreichen und verlöten. So entsteht eine stabile und saubere Lötstelle die wenn gewünscht im Anschluss noch befeilt werden kann.
Als nächstes werden der Maschinensockel und der Lagersockel in die Bodenplatte eingeschoben. Eventuell ist es von Nöten hier noch ein wenig nachzuarbeiten bis die beiden Bauteile sich leicht Maschinensockel für die Dampfmaschine einschieben lassen.

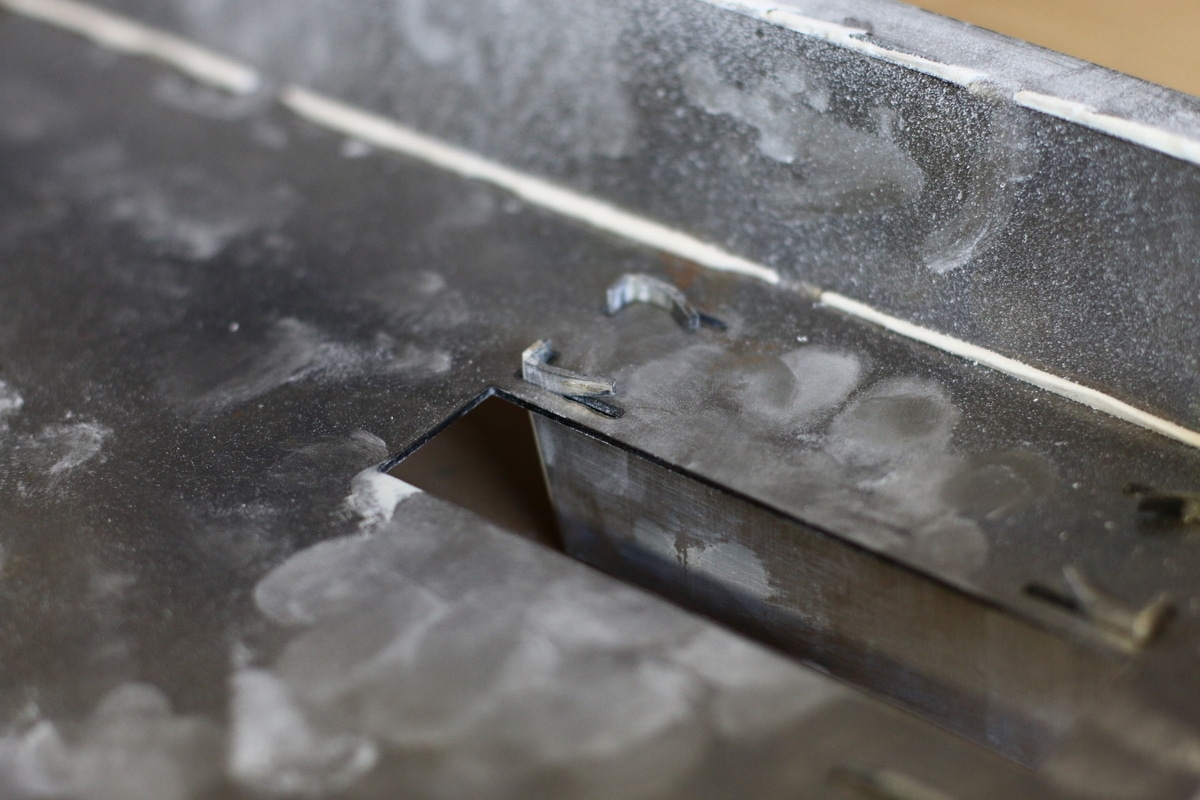

Nachdem der Maschinensockel und der Lagersockel eingesteckt wurden können die Klemmnasen mit einer Zange verdreht werden. Da die Laschen eine Schräge haben zieht sich der Sockel automatisch fest gegen die Grundplatte.

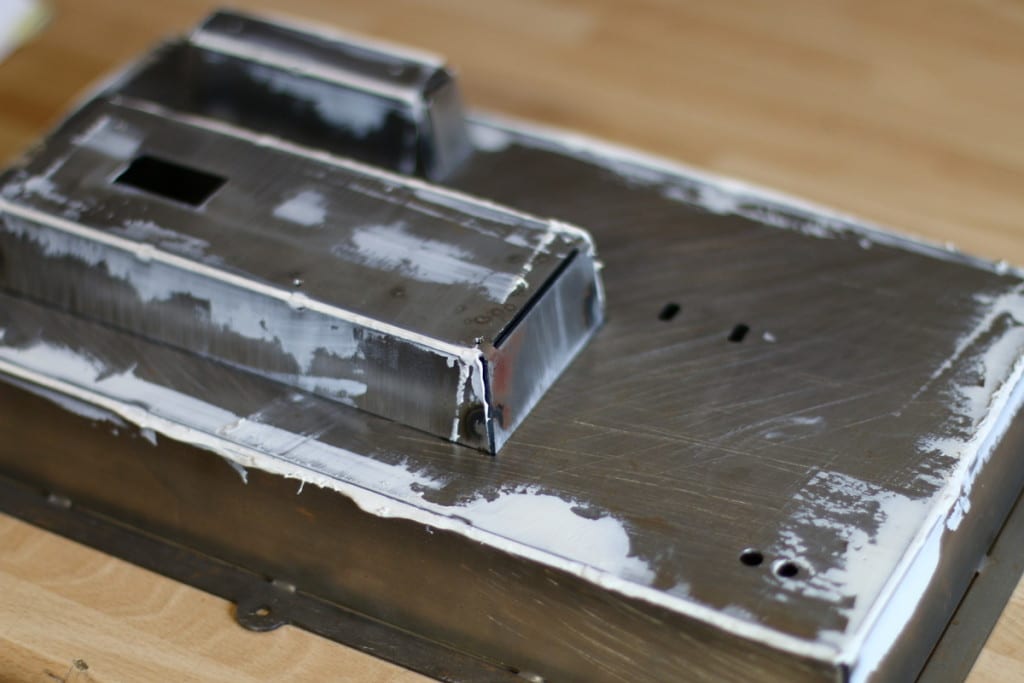

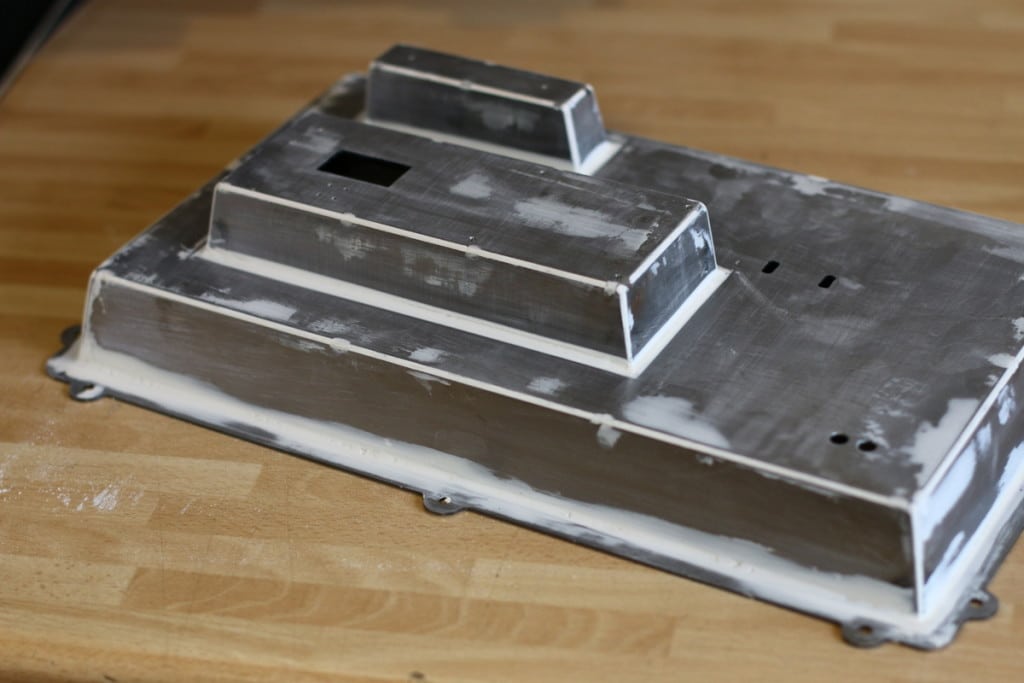

Wenn gewünscht kann die Konstruktion jetzt gespachtelt werden. Auch ohne diesen Arbeitsschritt sieht die Grundplatte sehr gut aus. Bei unserem Modell habe ich jedoch die Grundplatte mit 2 Komponenten Autospachtel verspachtelt.

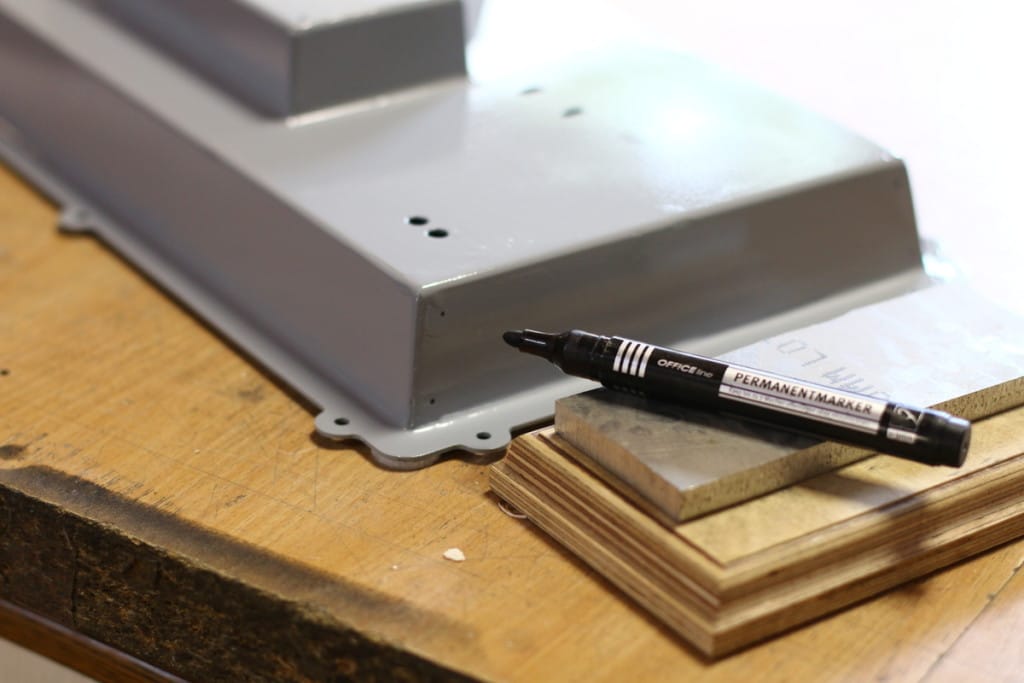

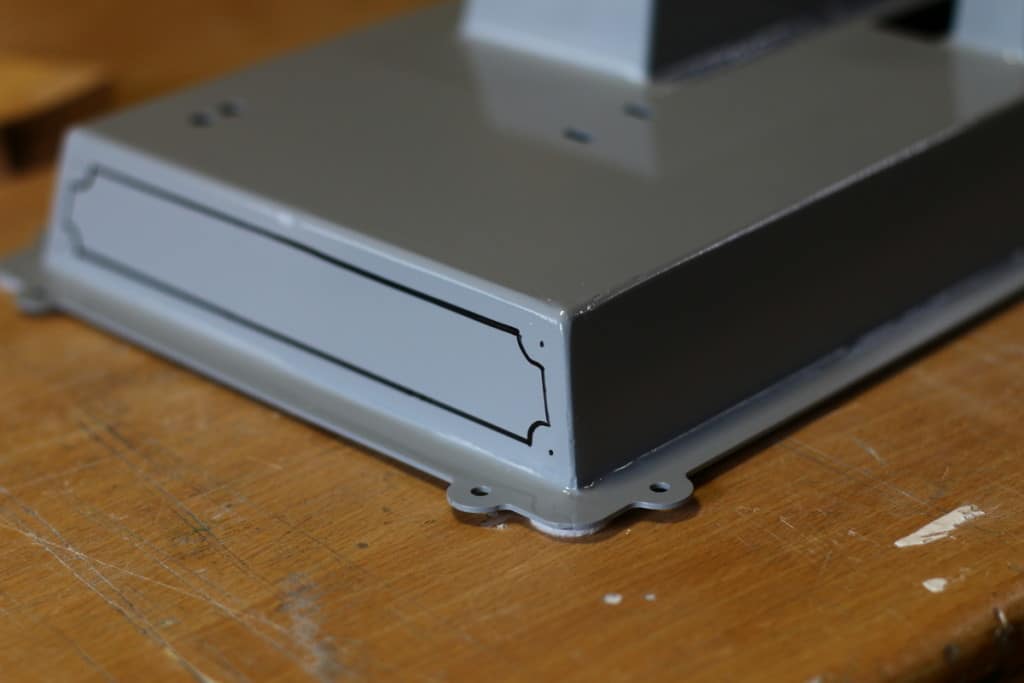

Um die Grundplatte für die Dampfmaschine noch etwas detaillierter zu gestalten soll sie liniert werden. Dafür verwende ich einen handelsüblichen dicken Filzstift. Man sollte auf jeden Fall zuerst prüfen ob der Filzstift auf dem Lack hält und der Klarlack den Filzstift nicht auflöst. Um die Linien gerade ziehen zu können lege ich Platten unter den Filzstift und ziehe so die Linien. Die Radien am Ende jeder Linie habe ich von Hand gezogen. Anschließend wird die linierte Grundplatte noch mit einer Schicht Klarlack überzogen.

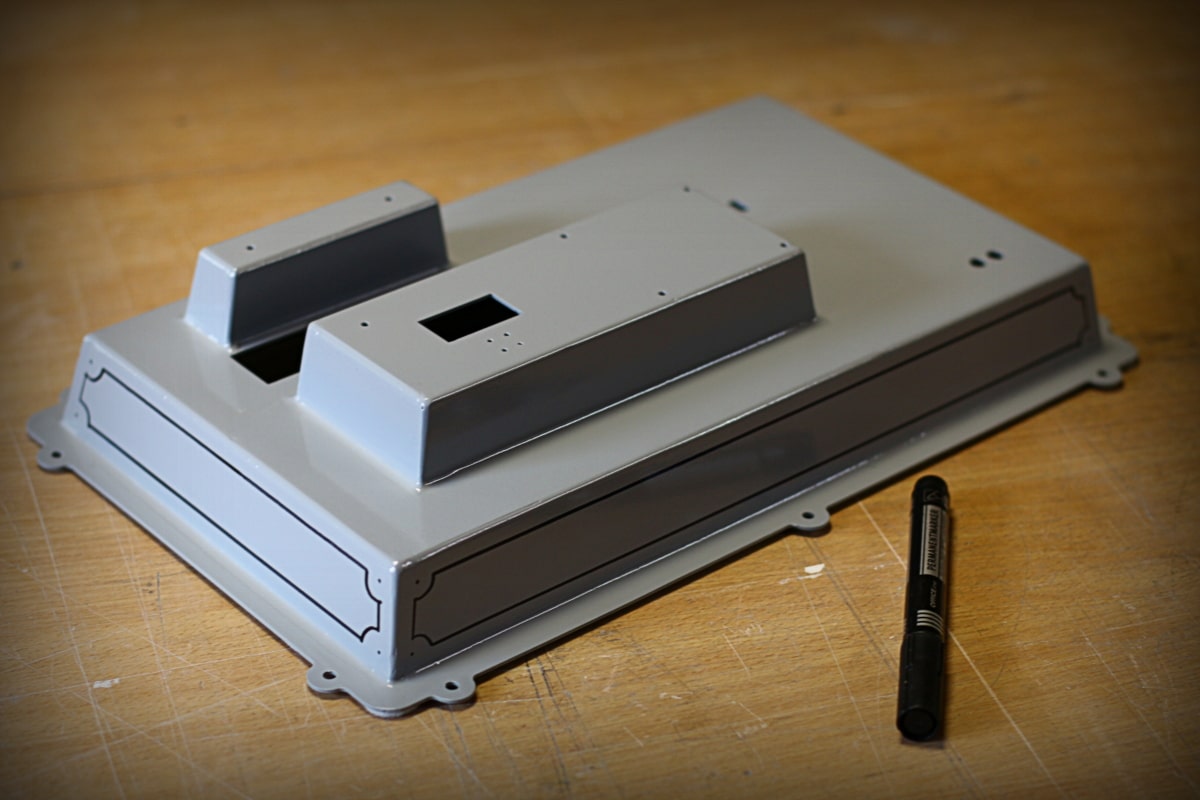

Grundplatte Ventilgesteuerte Dampfmaschine
Die Grundplatte für die Ventilgesteuerte Dampfmaschine ist jetzt fertig bearbeitet, gespachtelt, lackiert, liniert und mit Klarlack überzogen. Jetzt kann die Dampfmaschine Isabel auf der Grundplatte montiert werden.
